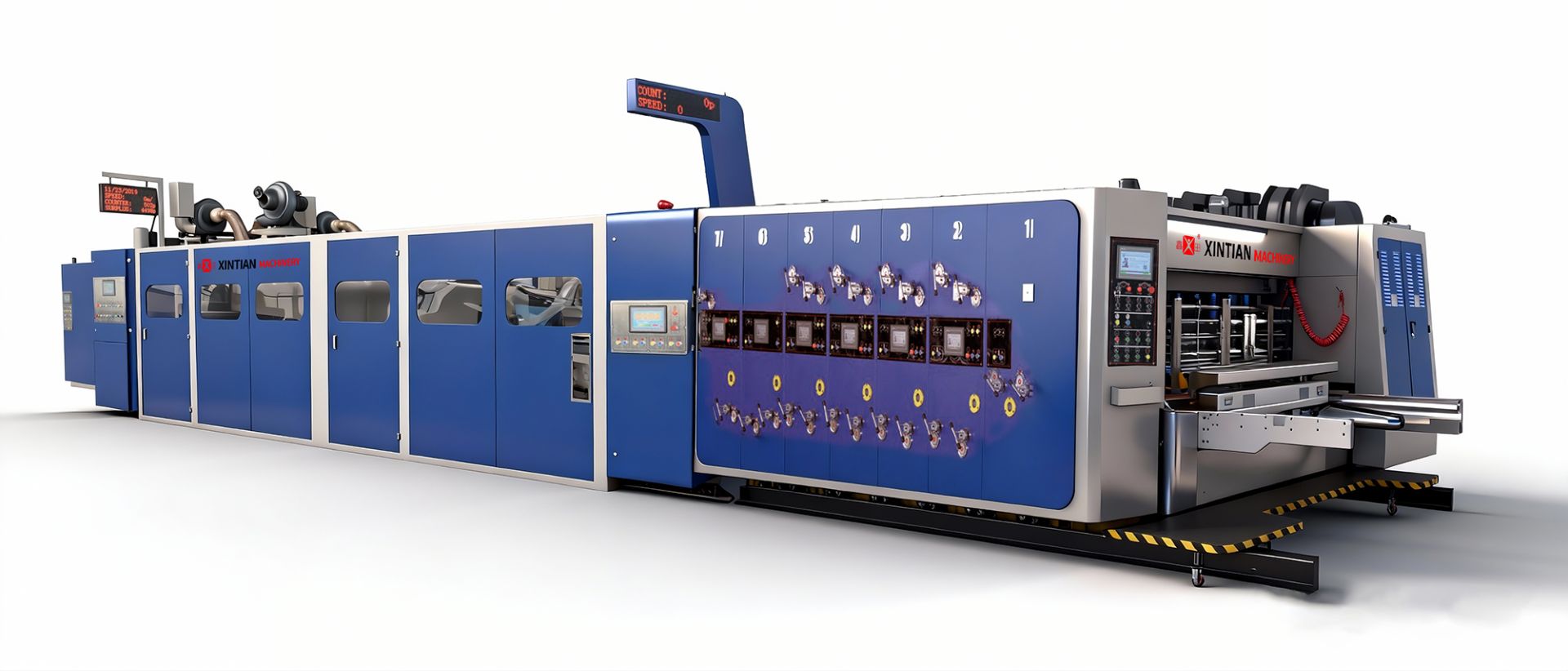

XT-D 印刷开槽模切机
功能与特点：
■ 整机电器均采用国际知名品牌，质量稳定可靠。
■ 整机墙板及重要部件，均采用时效处理，回火消除金属内应力；均采用高精度加工中心制作，数控磨床研磨加工。
■ 整机轴、辊均采用优质钢，回火，调质处理；研磨加工，高精度电脑动平衡校正，表面镀硬铬。
■ 整机传动齿轮全部采用20CrMnTi合金钢，渗碳淬火处理，经磨齿加工，套色精度高。
■ 整机润滑系统采用喷淋式自动润滑，直观显示装置，配备双油路油位平衡系统。
■ 整机工作间隙调整，免扳手自锁式蜗轮蜗杆装置，快速、方便。
■ 可根据需要选择真空吸附，前缘送纸。
■ 设有缺墨报警装置，实时监测供墨系统工作状态。
■ 一键式自动预对版功能，电脑根据纸板宽度，把各色印刷版调整至纸板中心位置，减少调机时对纸板的浪费。
■ 选装：陶瓷网纹辊；刮刀定墨系统；堆码机。
■ 整机电器均采用国际知名品牌，质量稳定可靠。
■ 整机墙板及重要部件，均采用时效处理，回火消除金属内应力；均采用高精度加工中心制作，数控磨床研磨加工。
■ 整机轴、辊均采用优质钢，回火，调质处理；研磨加工，高精度电脑动平衡校正，表面镀硬铬。
■ 整机传动齿轮全部采用20CrMnTi合金钢，渗碳淬火处理，经磨齿加工，套色精度高。
■ 整机润滑系统采用喷淋式自动润滑，直观显示装置，配备双油路油位平衡系统。
■ 整机工作间隙调整，免扳手自锁式蜗轮蜗杆装置，快速、方便。
■ 可根据需要选择真空吸附，前缘送纸。
■ 设有缺墨报警装置，实时监测供墨系统工作状态。
■ 一键式自动预对版功能，电脑根据纸板宽度，把各色印刷版调整至纸板中心位置，减少调机时对纸板的浪费。
■ 选装：陶瓷网纹辊；刮刀定墨系统；堆码机。
产品详情
主要技术参数(按四色标准配置）:
|
序号 SERIAL |
参数名称 WYAZS NAME |
单位 UNIT |
参数 WYAZS |
||||||||||
| 900 × 2000/2400(φ304) | 1000 × 2000/2400(φ360) | 1200×2000/2400(φ 420) | 1400 × 2000/2400/2800(φ 480) | 1600 × 2400/2800(φ 536) | |||||||||
| 1 |
机器内侧宽度 Inboard width size |
mm | 2400 | 2800 | 2400 | 2800 | 2400 | 2800 | 2400 | 2800 | 3200 | 2800 | 3200 |
| 2 |
最大过纸面积 Max paper size |
mm | 950×2200 | 950×2600 | 1100× 2200 | 1100× 2600 | 1270×2200 | 1270×2600 | 1470×2200 | 1470×2600 | 1470×3000 | 1670 ×2600 | 1670×3000 |
| 3 |
最大印刷面积 Max printing size |
mm | 900×2000 | 900×2400 | 1050×2000 | 1050×2400 | 1200×2000 | 1200×2400 | 1400×2000 | 1400×2400 | 1400×2800 | 1600×2400 | 1600×2800 |
| 4 |
隔张送纸 Skip feeding size |
mm | 1150×2000 | 1150×2400 | 1300×2000 | 1300×2400 | 1450×2000 | 1450×2400 | 1650×2000 | 1650×2400 | 1650×2800 | 1850×2400 | 1850×2800 |
| 5 |
最小加工尺寸 Min finish size |
mm | 300×640 | 300×640 | 300×640 | 300×640 | 320×640 | 320×640 | 380×720 | 380×720 | 380×720 | 400×720 | 400×720 |
| 6 |
印刷版厚度 Thickness of printing plate |
mm | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| 7 |
工作速度 Speed |
PCS/min | 0-220 | 0-220 | 0-200 | 0-200 | 0-180 | 0-180 | 0-160 | 0-160 | 0-160 | 0-150 | 0-150 |
| 8 |
套色精度 Printing precision |
mm | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 |
| 9 |
开槽精度 Sloting precision |
mm | ±1.5 | ± 1.5 | ± 1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 |
| 10 |
最大槽深 Max sloting depth |
mm | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 400 |
| 11 |
最小开槽间隙 Min slotting interval |
mm |
Clock wise: 160× 160× 160×160 260×60×260×60 |
Clock wise: 160×160×160×160 260×60×260×60 |
Clock wise: 160×160× 160×160 260×60×260×60 |
Clock wise: 180×180×180×180 280×80×280×80 |
Clock wise: 180×180×180×180 280×80×280×80 |
||||||
